L'unité Lus au meilleur rapport qualité-prix pour la détection laser-ultrason sans contact sur des surfaces rapprochées ou réfléchissantes.
Système Lus :
Équipement d'inspection laser-ultrasons robuste et de haute qualité
Nous avons tout ce qu’il vous faut, de la découverte avancée des inspections sans contact à l’exploration laser-ultrasons à et l’intégration complète.
Parler à un expertSystèmes R&D d'IU laser
Lus Explorer
La station complète d'ultrasons laser adaptée aux études de laboratoire.
Lus Advance
Améliorez votre système avec un laser de détection à très haute puissance et une sonde à longue portée et à haute efficacité.
Lus Ultimate
La station ultrasons laser clé en main qui accélérera le développement de vos applications.

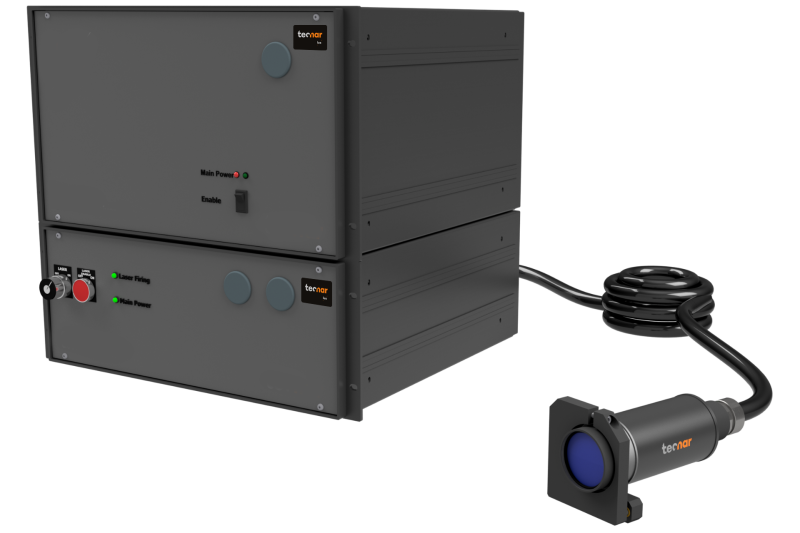

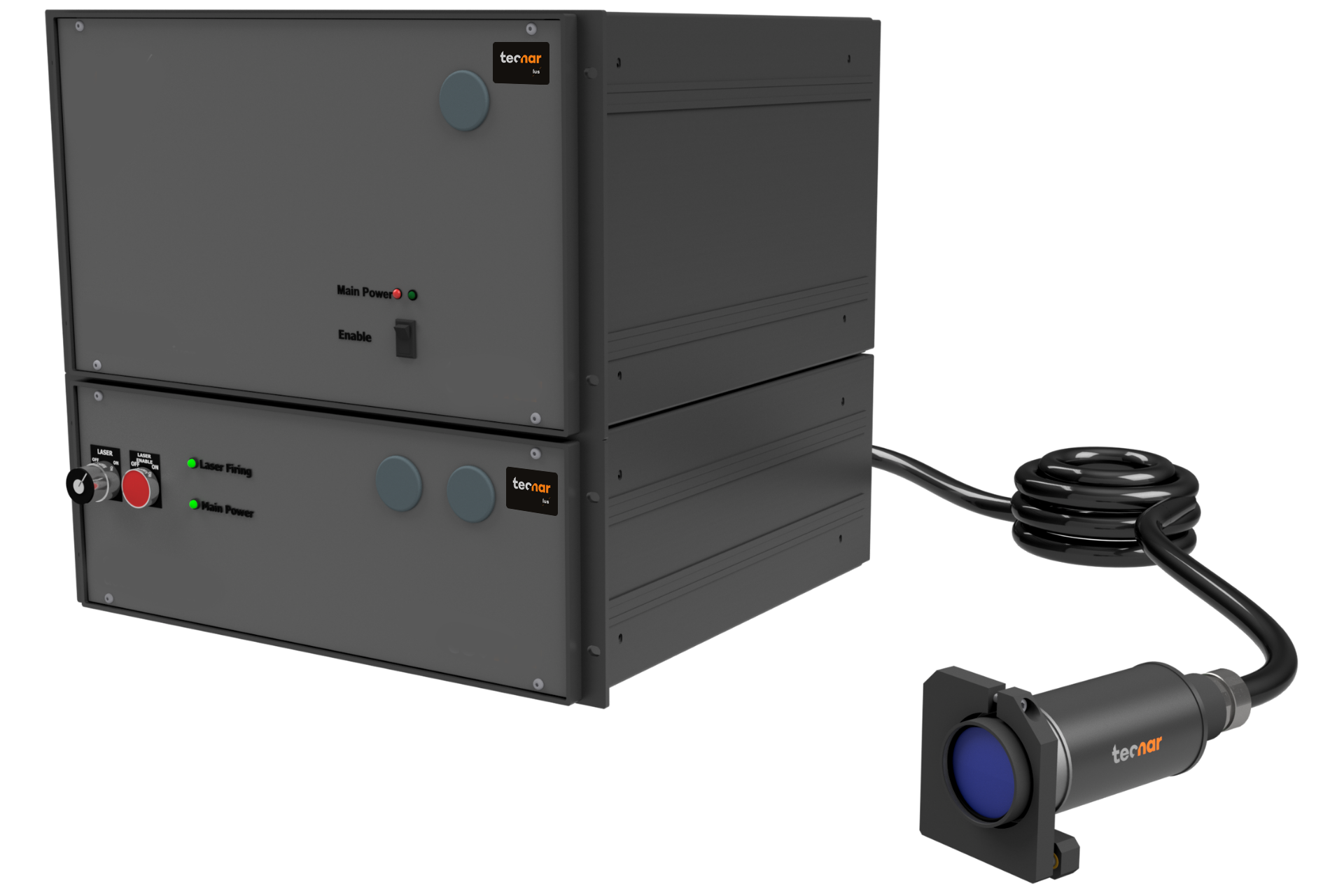

Lus Discovery
Équipement de haute qualité pour les essais d'ultrasons sans contact et la recherche universitaire
Cette unité de détection ultrasonique sans contact, abordable et prête à l’emploi, permet aux opérateurs d’obtenir rapidement des résultats sur des cibles présentant des surfaces réfléchissantes et/ou peu diffusantes.
Le Lus Discovery comprend une sonde optique reliée par des fibres optiques. De plus, les utilisateurs peuvent choisir n’importe quelle sonde ou modèle Tecnar pour répondre à des conditions de recherche spécifiques. Lorsque le projet passe à l’étape supérieure, le Lus Discovery peut être facilement remplacé par le Lus Advance.
Le Lus Discovery ne comprend pas le laser pour la génération d’ultrasons sans contact ni le numériseur pour l’enregistrement et le stockage des formes d’onde. Les experts de Tecnar vous aideront à sélectionner le laser et le numériseur les mieux adaptés à votre application et à votre utilisation.
Parler à un expert
Lus Discovery -spécifications techniques
Impérial
Métrique
Récepteur IU laser
TWM - Récepteur photoréfractif à mélange de deux ondes
Bande passante ultrasonore : 1,0 à 40 MHz
Réduction du bruit par mode commun pour un meilleur rapport signal/bruit
Détecteur de l'intensité de lumière reçue de la cible
Système de déclenchement électronique - sorties TTL
Boîtier de montage
Laser de détection
CW - Laser à puissance continue
Laser mono-fréquence de 3 W de puissance optique
Longueur d'onde optique de 1064 nm
Largeur de raie optique < 1 MHz
Distribution par fibre optique avec jusqu'à 1 W sur la cible
Sonde optique
LAB - Sonde de recherche en laboratoire
Système optique optimisé pour opération à une longueur d'onde de 1064 nm
Trois distances de travail nominales/taille du spot: 65mm/0,8mm, 80mm/1mm, 180mm/2mm
Boîtier industriel IP43
Système optique optimisé pour opération à une longueur d'onde de 1064 nm
Trois distances de travail nominales/taille du spot: 2.5po./0.03po., 3po./0.04po., 7po./0.08po.
Boîtier industriel IP43

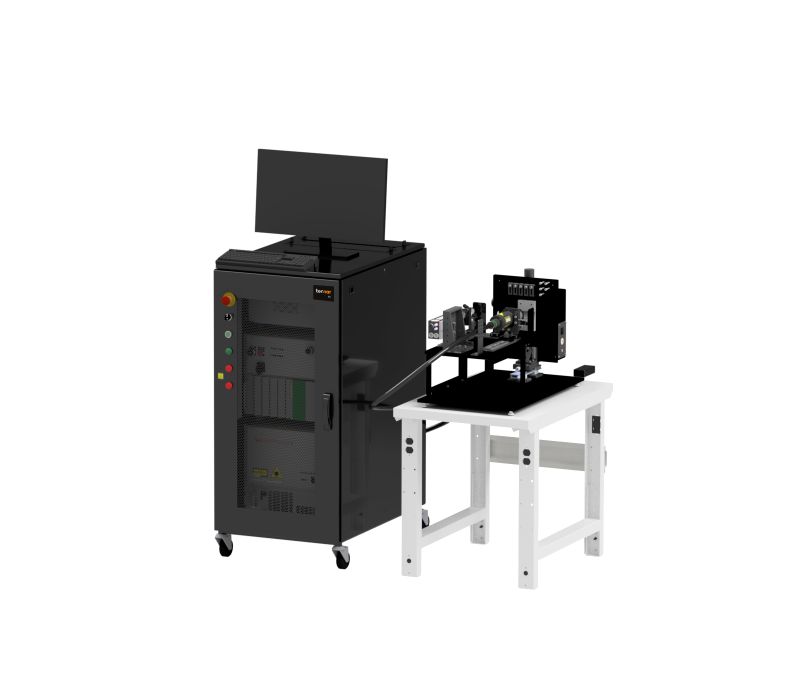

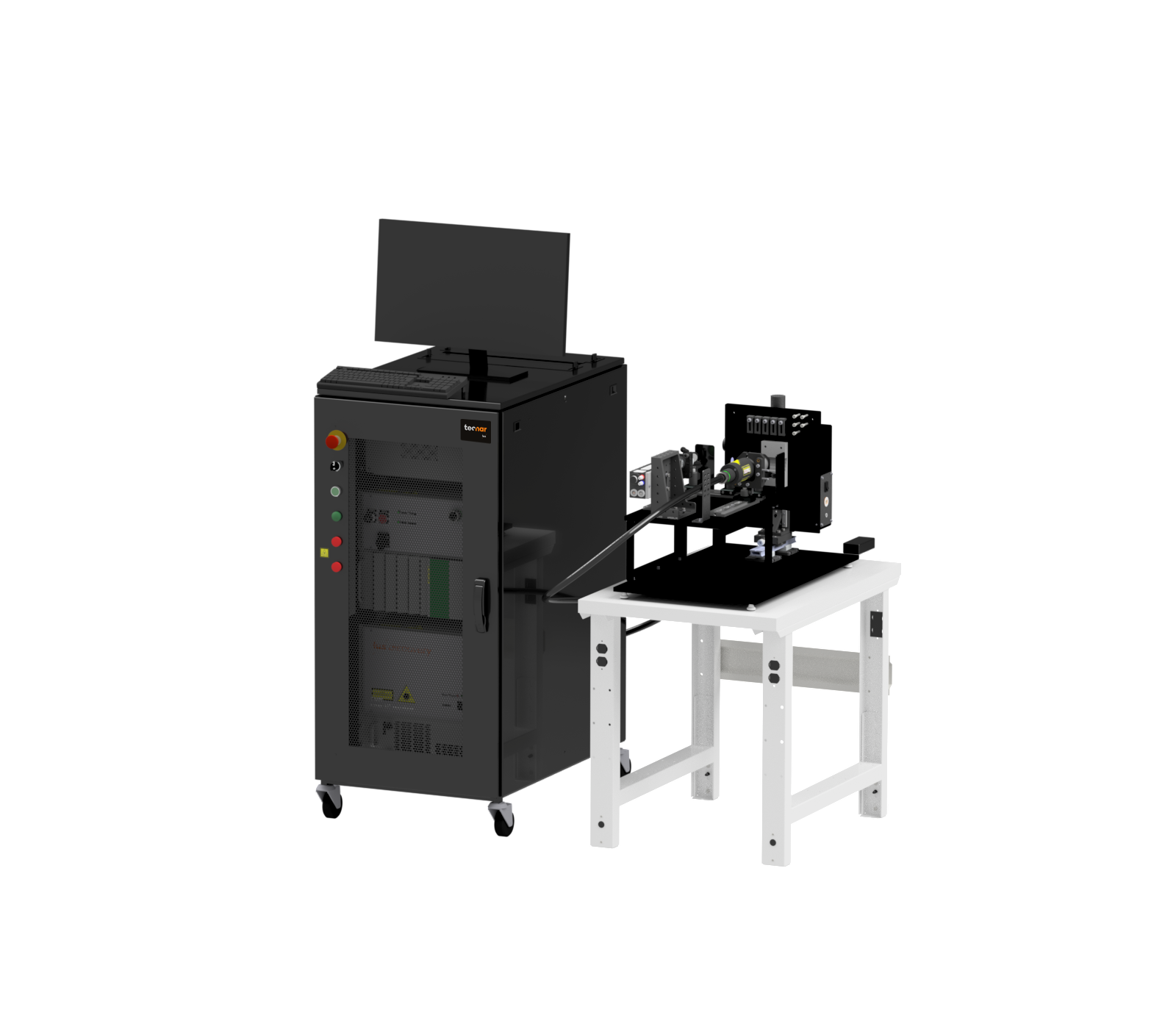

Lus Explorer
Prêt à explorer, en laboratoire
Embarquez pour un voyage de recherche sans faille avec le Lus Explorer, un système laser-ultrasons complet et clé en main, conçu pour vos études en laboratoire.
Adapté aux complexités de l’utilisation en laboratoire, ce système robuste combine notre unité de détection de pointe Lus Discovery, un puissant laser à impulsions courtes pour la génération d’ultrasons sans contact et un système de diffusion du faisceau optique conçu pour une flexibilité d’utilisation inégalée.
Complété par une unité complète d’acquisition et de traitement des données et une unité de balayage flexible à deux axes, le Lus Explorer garantit une disponibilité opérationnelle immédiate et une efficacité supérieure.
Conçu grâce à l’expertise reconnue de Tecnar et à une technologie de pointe, le Lus Explorer vous permet de faire progresser vos capacités de recherche de manière efficace et efficiente.
Commencez votre voyage avec le Lus Explorer et élargissez les horizons de votre exploration scientifique.
Parler à un expert
Lus Explorer - spécifications techniques
Impérial
Métrique
Laser de détection
CW - Laser à puissance continue
Laser mono-fréquence de 3 W de puissance optique
Longueur d'onde optique de 1064 nm
Largeur de raie optique < 1 MHz
Distribution par fibre optique avec jusqu'à 1 W sur la cible
Laser de génération
Laser à impulsions courtes
Laser solide Nd:YAG doublé avec Q-switch
Longueur d'onde optique de 532 nm
Largeur d'impulsion nominale < 10 nsec
Puissance nominale > 50 mJ à 50 Hz
Tête laser montée à l'intérieur de HEPg
Récepteur IU laser
TWM - Récepteur photoréfractif à mélange de deux ondes
Bande passante ultrasonore : 1,0 à 40 MHz
Réduction du bruit par mode commun pour un meilleur rapport signal/bruit
Détecteur de l'intensité de lumière reçue de la cible
Système de déclenchement électronique - sorties TTL
Boîtier de montage
Sonde optique
LAB - Sonde de recherche en laboratoire
Optique optimisée pour une longueur d'onde de 1064 nm
Trois distances de travail nominales/taille du spot: 65mm/0,8mm, 80mm/1mm, 180mm/2mm
Boîtier industriel IP43
Optique optimisée pour une longueur d'onde de 1064 nm
Trois distances de travail nominales/taille du
spot: 2.5po./0.03po., 3po./0.04po., 7po./0.08po.
Boîtier industriel IP43
Unité de balayage
Scanner motorisé avec plaque de support pour échantillons
Scanner à deux axes
Portée totale de 100mm x 100mm
Compatible avec la sonde IU laser de Tecnar
Contrôlé par un module logiciel intégré
Scanner à deux axes
Portée totale de 4po. x 4po.
Compatible avec la sonde IU laser de Tecnar
Contrôlé par un module logiciel intégré

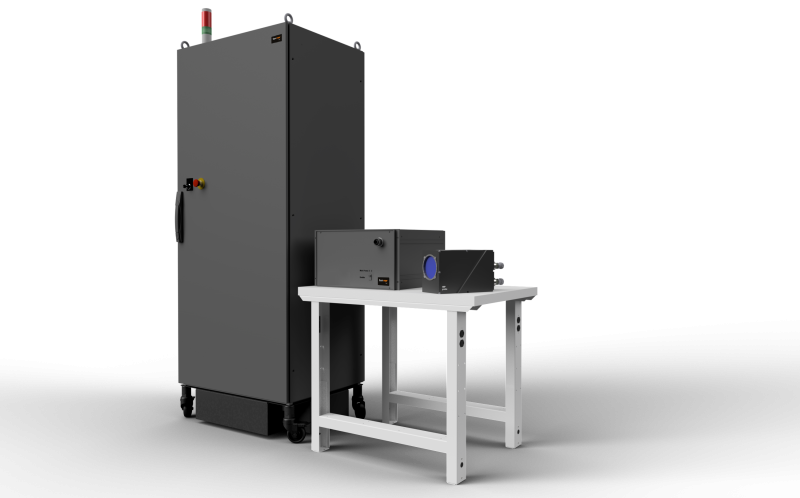

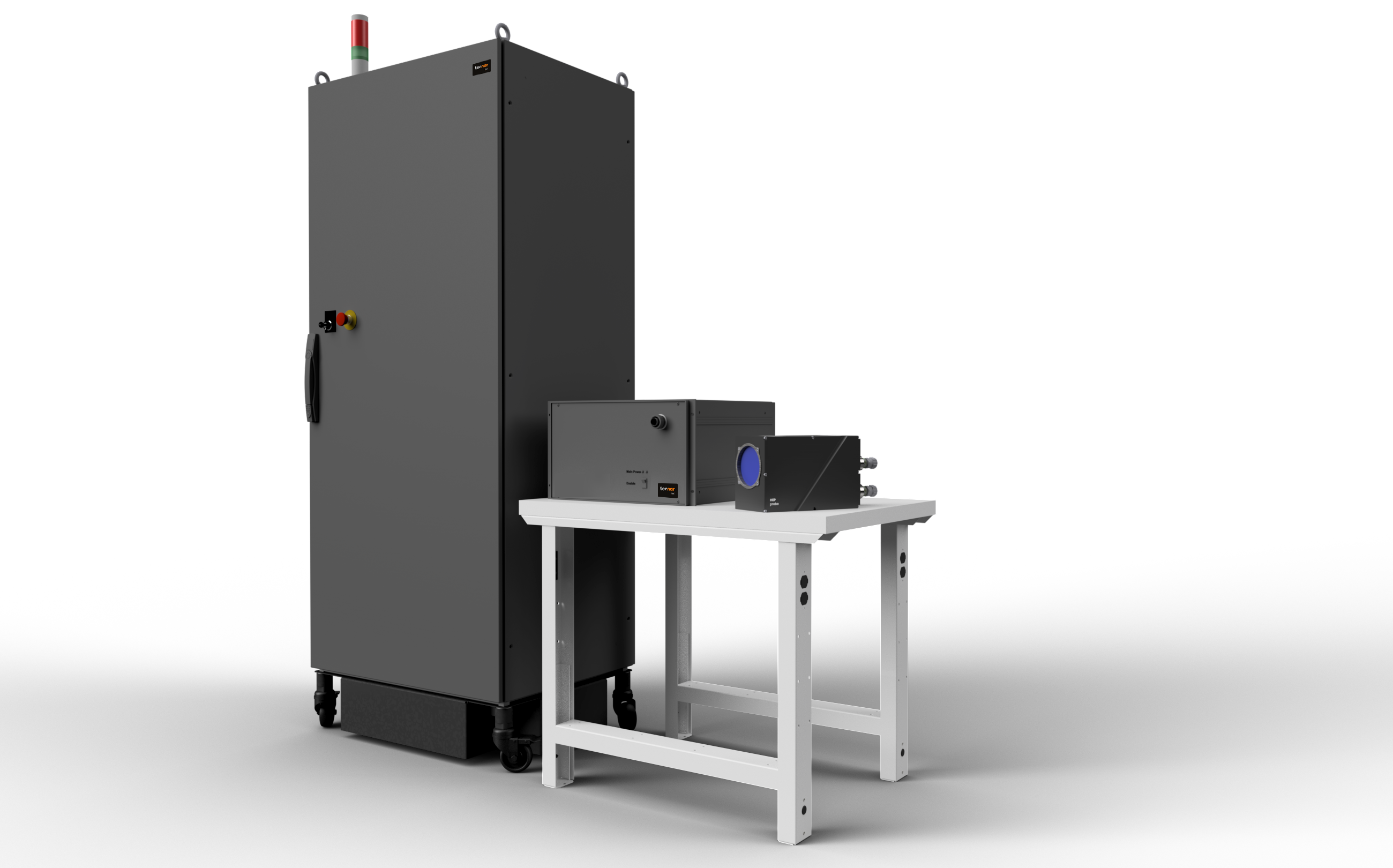

Lus Advance
Équipement de détection laser-ultrasons sans contact de grande puissance
Passez du laboratoire au monde réel. Le Lus Advance est une technologie révolutionnaire qui rend l’utilisation industrielle des ultrasons laser possible.
Le laser de détection pulsé (PDL) exclusif de Tecnar est la clé de la détection ultrasonique à la fois facile, robuste et sans contact du Lus Advance. L’état de surface, la distance ou l’angle de la cible n’est plus un facteur limitant pour les applications ultrasons laser. Les chercheurs peuvent ainsi étendre l’utilisation des ultrasons laser, tout en conservant la flexibilité de la configuration du Lus Discovery.
Le Lus Advance ne comprend pas le laser pour la génération d’ultrasons sans contact, ni le numériseur pour enregistrer et stocker les formes d’onde. Les experts de Tecnar vous aideront à sélectionner le laser et le numériseur les mieux adaptés à votre application et à votre utilisation.
Parler à un expert
Lus Advance - spécifications techniques
Impérial
Métrique
Récepteur IU laser
TWM - Récepteur photoréfractif à mélange de deux ondes
Bande passante ultrasonore : 1,0 à 40 MHz
Réduction du bruit par mode commun pour un meilleur rapport signal/bruit
Détecteur de l'intensité de lumière reçue de la cible
Système de déclenchement électronique - sorties TTL
Boîtier de montage
Laser de détection
PDL - Laser à détection pulsée
Cadence de tir jusqu'à 100 Hz
Puissance de pointe > 700 W
Largeur d'impulsion > 85 µs
Longueur d'onde optique : 1064 nm
Distribution du faisceau par fibres optiques
Boîtier industriel IP54
Sondes optiques
HEP - Sonde pour environnement hostile
Utilisation de la technologie Tecnar Durabeam™
Optique optimisée pour une longueur d'onde de 1064nm
Distances de travail nominales/taille du spot: 180mm/2mm
Boîtier industriel IP66
Boîtier pour laser de génération en option - HEPg
Utilisation de la technologie Tecnar Durabeam™
Optique optimisée pour une longueur d'onde de 1064 nm
Distances de travail nominales/taille de la zone: 7po./0.08po.
Boîtier industriel IP66
Boîtier pour laser de génération en option
LAB - Sonde de recherche en laboratoire (en option)
Optique optimisée pour une longueur d'onde de 1064 nm
Trois distances de travail nominales/taille du spot: 65 mm/0,8mm, 80mm/1mm, 180mm/2mm
Boîtier industriel IP43
Optique optimisée pour une longueur d'onde de 1064 nm
Trois distances de travail nominales/taille de la zone : 2.5po./0.03po., 3po./0.04po., 7po./0.08po.
Boîtier industriel IP43

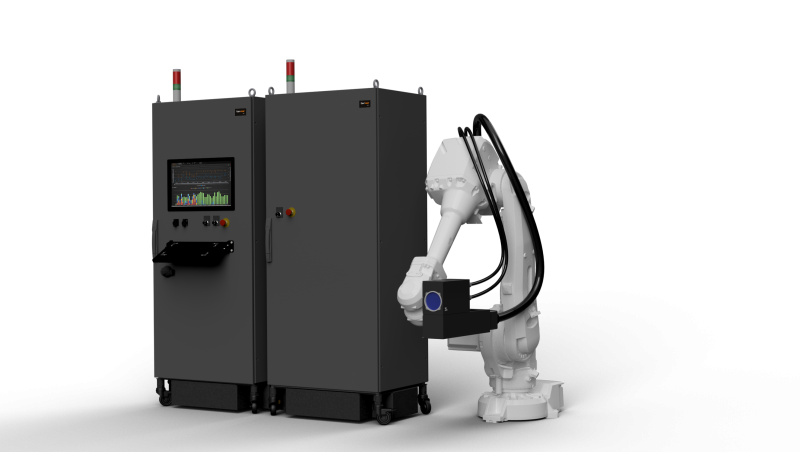

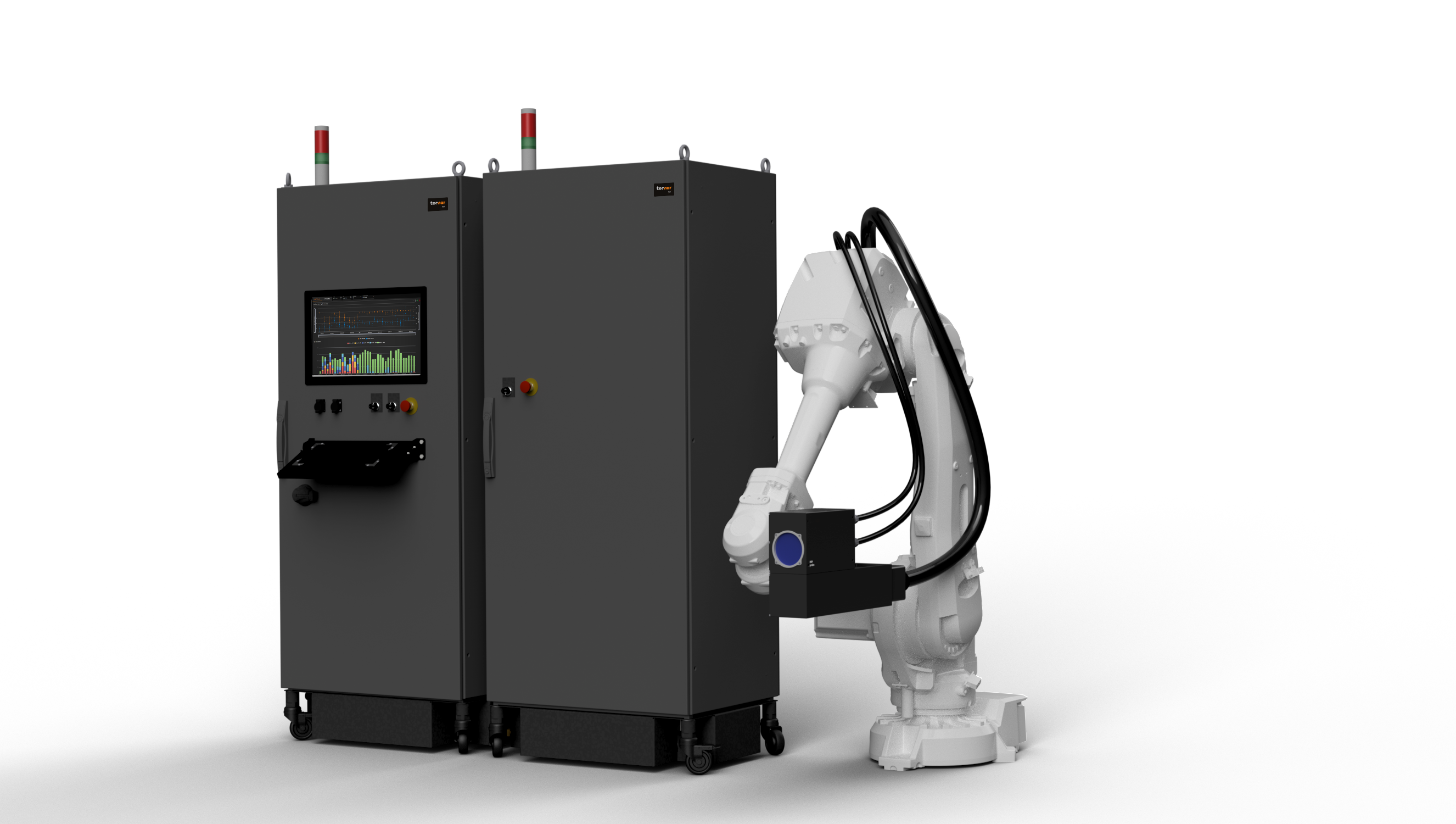

Lus Ultimate
Station d'inspection laser-ultrasons clé en main éprouvée en milieu industriel
Avec le Lus Ultimate et le savoir-faire et l’assistance de Tecnar, vous n’avez pas besoin d’être un expert pour bénéficier des avantages des ultrasons laser. Cette solution est le chemin le plus court pour passer de votre idée à une application mature à valeur ajoutée.
Le Lus Ultimate contient un laser à impulsions courtes pour la génération d’ultrasons sans contact, un laser à impulsions haute puissance à fréquence stabilisée pour la détection d’ultrasons sans contact (PDL), un récepteur laser-ultrasons à réponse rapide basé sur le mélange de deux ondes dans un cristal photoréfractif GaAs (TWM), une sonde optique robuste pour une utilisation en environnement hostile (HEPg), le tout assemblé dans un boîtier industriel avec un ordinateur pour l’exploitation, le stockage et le traitement des données. L’utilisation de fibres optiques à large diamètre de cœur offre une flexibilité inégalée dans la conception de sondes optiques dédiées, dans la conception de système de balayage, et dans l’application de la technologie ultrasons-laser à divers types de cibles.
Grâce à sa conception robuste, le Lus Ultimate peut être utilisé partout, du laboratoire aux démonstrations industrielles sur site.
Parlez à un expert
Lus Ultimate - spécifications techniques
Impérial
Métrique
Récepteur IU laser
TWM - Récepteur photoréfractif à mélange de deux ondes
Bande passante ultrasonore : 1,0 à 40 MHz
Réduction du bruit par mode commun pour un meilleur rapport signal/bruit
Détecteur de l'intensité de lumière reçue de la cible
Système de déclenchement électronique - sorties TTL
Boîtier de montage
Laser de détection
PDL - Laser à détection pulsée
Cadence de tir jusqu'à 50 Hz
Puissance de pointe > 700 W
Largeur d'impulsion > 85 µs
Longueur d'onde optique : 1064 nm
Distribution du faisceau par fibres optiques
Boîtier industriel IP54
Sonde optique
HEPg - Sonde pour environnement hostile
Utilisation de la technologie Tecnar Durabeam™
Optique optimisée pour une longueur d'onde de 1064 nm
Distance de travail nominales/taille du spot : 180mm/2mm
Boîtier industriel IP66
Boîtier de la tête laser de génération inclus
Utilisation de la technologie Tecnar Durabeam™
Optique optimisée pour une longueur d'onde de 1064 nm
Distances de travail nominales/taille de la zone : 7po/ 0,08po.
Boîtier industriel IP66
Boîtier de la tête laser de génération inclus
Laser de génération
Laser à impulsion courte
Laser solide Nd:YAG doublé avec Q-switch
Longueur d'onde optique de 532 nm
Largeur d'impulsion nominale < 10 nsec
Puissance nominale > 50 mJ à 50 Hz
Tête laser montée à l'intérieur de HEPg
Logiciel et numériseur
Ordinateur intégré d'acquisition des données et de contrôle des unités
PC industriel avec système d'exploitation Windows™
Numériseur avec taux d'échantillonnage de 125 Msamples/sec, ADC 14 bits, et bande passante de 60 MHz
Modules logiciels pour le contrôle des unités et l'acquisition de données
Unité de scanner (en option)
Scanner motorisé
Scanner à deux axes
Portée totale de 100mm x 100mm
Compatible avec la sonde IU laser de Tecnar
Contrôlé par un module logiciel intégré
Scanner à deux axes
Portée totale de 4po. x 4po.
Compatible avec la sonde IU laser de Tecnar
Contrôlé par un module logiciel intégré
